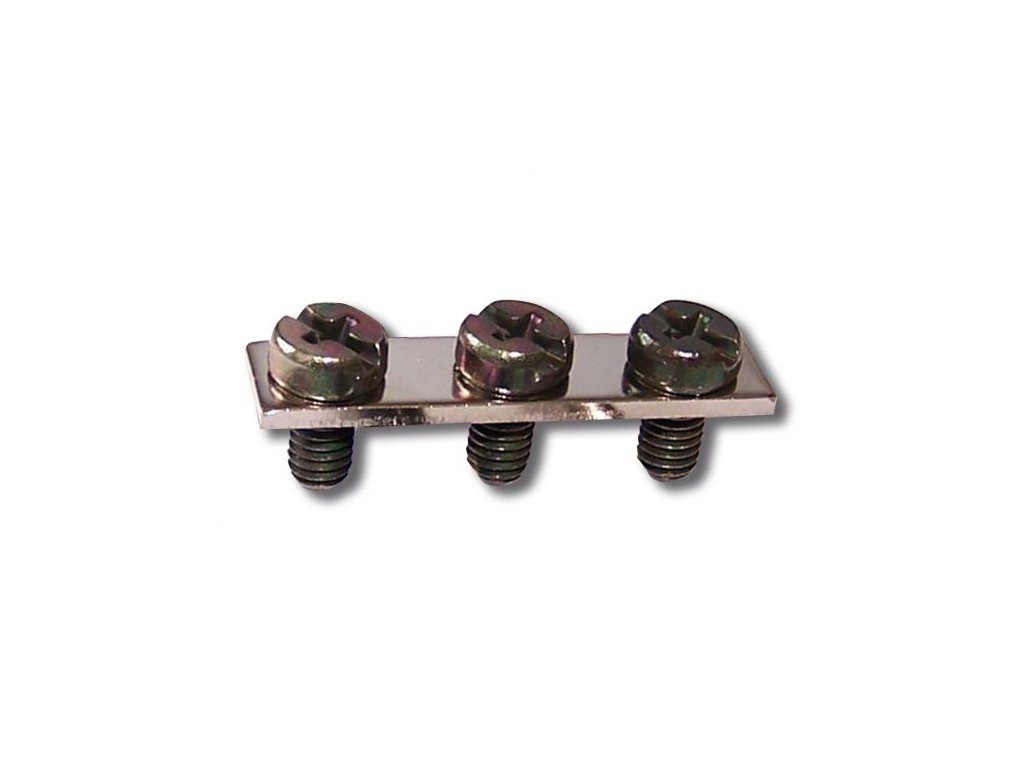

Propojka 3 RSA 4A

Detailní popis produktu

Propojka pro řadové svornice RSA 4, 3-násobná V řade sousedící svornice lze vzájemne propojovat šroubovými propojkami (dvou až desetinásobnými u typu RSA 4 A až RSA 10 A; dvou a třínásobnými u typu RSA 16 A až RSA 35 A a dvounásobnými u typu RSA 70 A), nebo bočním propojovacím hřebenem (RSA 4 A bez přepážky). Řadová svornice RSA 2,5 A se propojuje výhradně propojovacími hřebeny, které jsou dodávány (2, 3 a 4 násobné) s možností propojení do nekonecné řady,které se vkládají shora mezi přítlačnou pružinu a spojovací můstek. Montáž se provádí prostým zasunutím hřebenu do pružiny svornice, címž se značne urychlí propojování svornic. Pro demontáž se doporucuje použití šroubováku. Soucástí šroubových propojek jsou šrouby s kombinovanou hlavou (drážka + modul PH). Typy RSA 4 A a všechny typy pojistkových svornic RSP lze propojovat též vnějšími bočními propojovacími hřebeny, které jsou dodávány desetinásobné. Tyto hřebeny jsou ve spojovací části izolované a je možné je zkracovat na požadovanou délku či vystřihovat jednotlivé póly (zuby). Konce propojovacích hřebenů je možno zakončovat ochrannou koncovkou. Hřebeny se aplikují z boku do svorek. Krytí svornic RSA je při použití šroubových propojek i propojovacích hřebenu nezměnené, IP 20. U typu RSA 6 A a RSA 10 A je dosaženo krytí IP 20, je-li na koncích propojení použita prepážka (koncová nebo středová).
